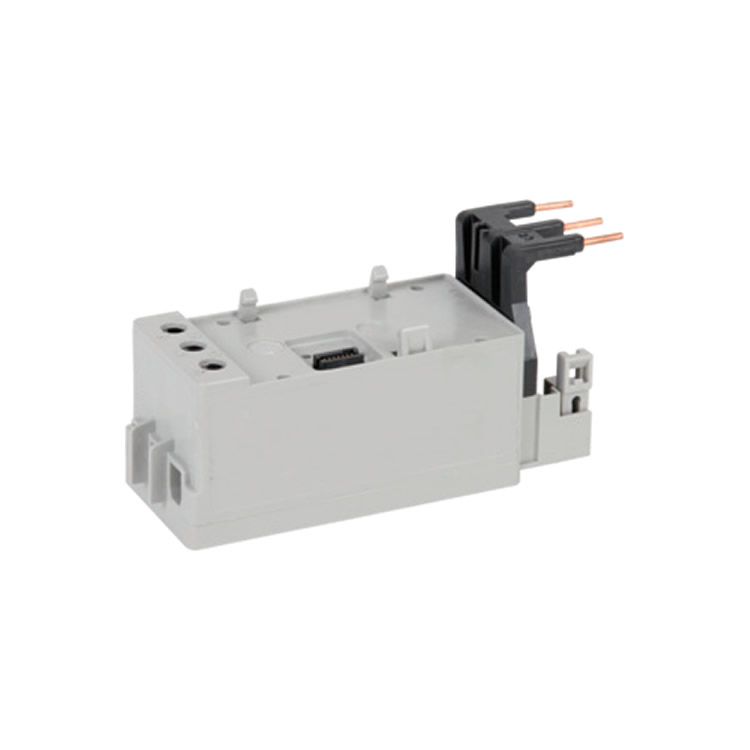

Sprecher+Schuh 過載繼電器 CEP9-ESM-I-55-30

? 型號：CEP9-ESM-I-55-30

? 類型：電子過載繼電器（基礎傳感模塊）

? 適用接觸器：CA7-30...55 系列

? 電流范圍：0.5–30 A

? 安裝方式：直接安裝在接觸器上（Direct Mount）

? 核心功能：電機過載保護、電流監測、熱模型計算

1. 智能電機保護

? 熱模型計算：通過實時測量三相電流（True RMS），模擬電機發熱狀態，觸發脫扣時熱容量利用率（%TCU）達 100%。

? 脫扣等級可調：支持 Class 5–30 靈活設置，適應不同電機啟動特性。

? 熱記憶功能：即使斷電，仍維持 Class 20 的熱衰減模型，確?；謴凸╇姾蟊Ｗo連續性。

2. 診斷與監測

? 實時數據：可通過網絡讀取電流、電壓、能量、%TCU、脫扣預警時間。

? 事件記錄：保存最近 5 次脫扣事件、運行小時數、啟動次數。

? 預警機制：當 %TCU 超過預設閾值（0–100%可調）時觸發預警信號。

3. 保護功能擴展

? 缺相保護：可啟用/禁用，延時 0.1–25.0 秒可調，電流不平衡閾值 100%。

? 堵轉保護：響應機械卡死，脫扣閾值 50–600% FLA，延時 0.1–25.0 秒。

? 欠載保護：檢測泵氣蝕、斷帶等，閾值 10–100% FLA。

CEP9-ESM-I-55-30 是專為 CA7-30...55 接觸器設計的電子過載繼電器，核心價值在于：

1. 精準保護：True RMS 電流測量 + 可調脫扣等級。

2. 快速診斷：實時 %TCU 監測與事件記錄。

3. 緊湊集成：直連接觸器，節省空間與安裝成本。
